产品概述

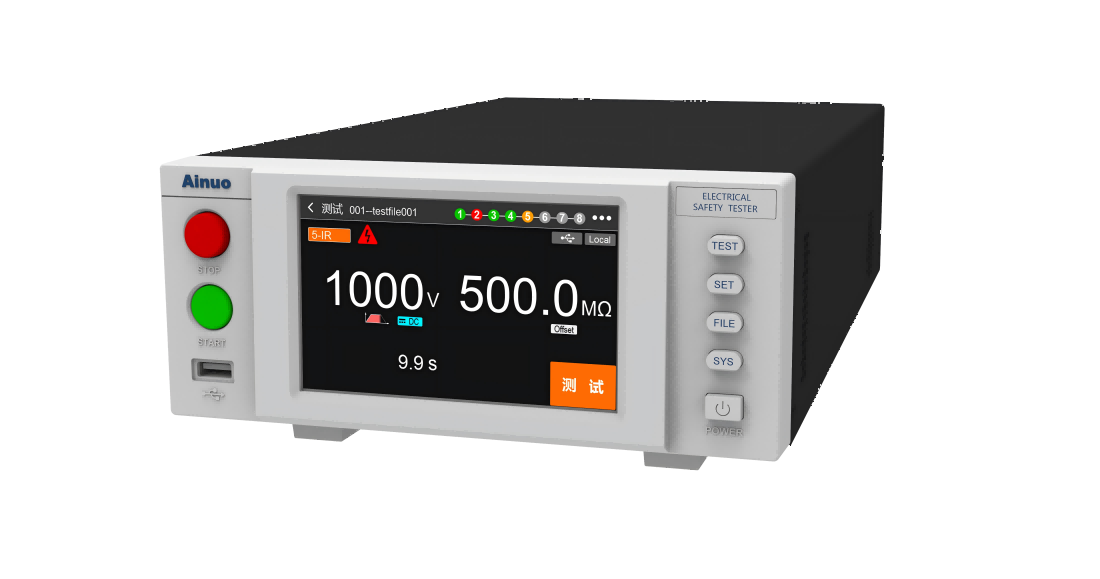

　　ANBTS7101系列绝缘电阻测试仪，针对常规CV模式绝缘电阻测试仪在测试静态容值较大的锂电池芯等电气产品过程中，缓升时间长、放电过程慢、绝缘阻值跳动大、重复性差等弱点，ANBTS7101系列测试仪采用CC充电、CV保压、CC放电的创新模式，实现了大电容特性电气产品绝缘电阻的快速、准确、安全测试。

　　ANBTS7101系列测试仪适用于动力电池、储能电池、3C电池、超级电容、铝电解电容等静态容值较大的　　电气产品的绝缘电阻测试。

产品特点

　　宽量程：电压25V-2000V、电阻2kΩ-100GΩ，宽电压范围、高绝缘阻值的准确测试。

　　高速度：50mA快速CC充电、CV保压测试、30mA快速CC放电模式，可实现高达500uF超级电容的快速绝缘测试。

　　高精准：支持结果值和过程值双重判定，过程数据支持数据自动上传。

　　易使用：体积小巧、接口丰富、操作简捷，特别方便自动化产线、系统集成使用。

产品应用

　　适用于注液前锂电池芯、锂电池、超级电容、驱动电机、DC/DC转换器、逆变器、开关电源等静态容值较大的电气产品的绝缘电阻测试。

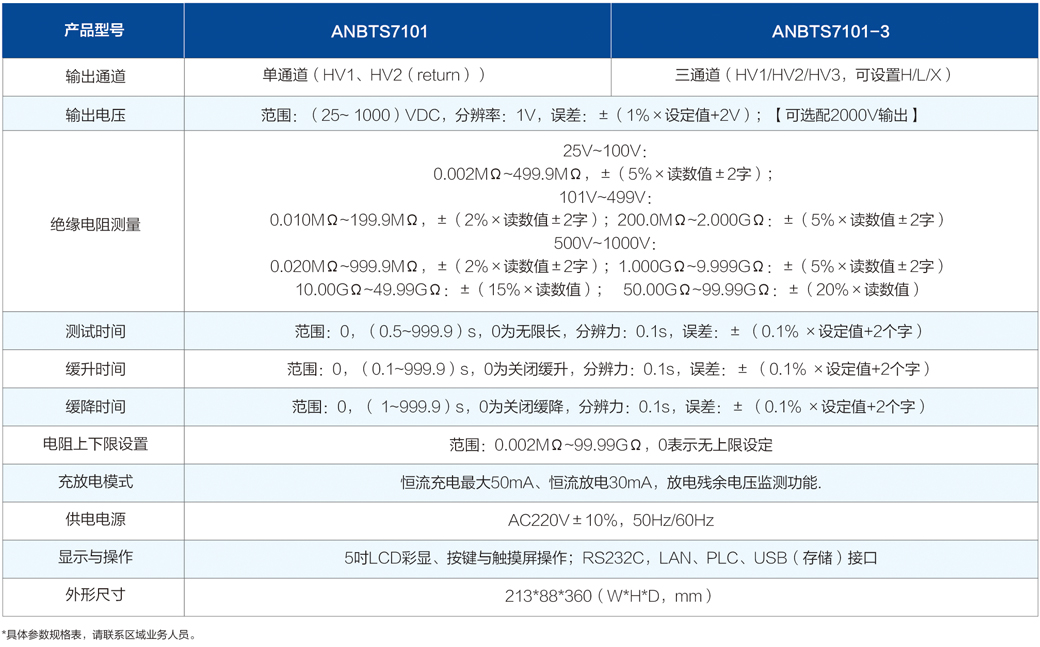

技术规格

产品型号	ANBTS7101	ANBTS7101-3
输出通道	单通道（HV1、HV2（return））	三通道（HV1/HV2/HV3，可设置H/L/X）
输出电压	范围：（25~ 1000）VDC，分辨率：1V，误差：±（1%×设定值+2V）；【可选配2000V输出】
绝缘电阻测量	25V~100V： 0.002MΩ~499.9MΩ，±（5%×读数值±2字）； 101V~499V： 0.010MΩ~199.9MΩ，±（2%×读数值±2字）；200.0MΩ~2.000GΩ：±（5%×读数值±2字） 500V~1000V： 0.020MΩ~999.9MΩ，±（2%×读数值±2字）；1.000GΩ~9.999GΩ：±（5%×读数值±2字） 10.00GΩ~49.99GΩ：±（15%×读数值）； 50.00GΩ~99.99GΩ：±（20%×读数值）
测试时间	范围：0，（0.5~999.9）s，0为无限长，分辨力：0.1s，误差：± （0.1% ×设定值+2个字）
缓升时间	范围：0，（0.1~999.9）s，0为关闭缓升，分辨力：0.1s，误差：± （0.1% ×设定值+2个字）
缓降时间	范围：0，（ 1~999.9）s，0为关闭缓降，分辨力：0.1s，误差：± （0.1% ×设定值+2个字）
电阻上下限设置	范围：0.002MΩ~99.99GΩ，0表示无上限设定
充放电模式	恒流充电最大50mA、恒流放电30mA，放电残余电压监测功能.
供电电源	AC220V±10%，50Hz/60Hz

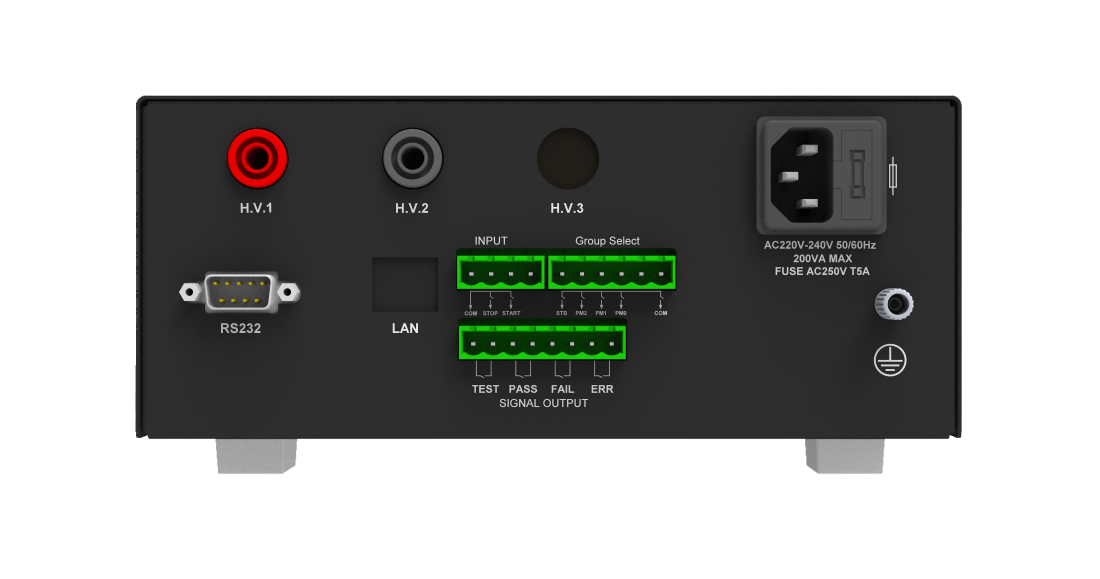

显示与操作	5吋LCD彩显、按键与触摸屏操作；RS232C，LAN、PLC、USB（存储）接口
外形尺寸mm（W×H×D）	21388360
