电化学阻抗分析仪 - 电化学阻抗分析仪IM78130

产品概述

　　IM78130电化学阻抗分析仪，可实现电化学元件阻抗和电子元器件的阻抗测量与分析，具备“宽频率、高测试速度、高精度、多功能”的特点，可广泛应用于电池、电化学材料、电子元器件的研发和出厂检验。

产品特点

　　●宽频率：1mHz~300kHz

　　●高测试速度：最快2ms高速测量

　　●高精度：基本精度±0.05%

　　●多功能：LCR测量、扫描测量、Cole-Cole分析、等效电路分析

产品应用

　　典型应用

　　■电池内阻测量、出厂检验(IEC62133-2:2017)

　　■电阻器阻抗测量、出厂检验(IEC60115-1:2020)

　　■电容器阻抗测量、出厂检验(IEC60384-1:2016)

　　■电感器变压器阻抗测量、出厂检验(IEC61007:202)

　　电化学测量应用

　　1.电池内阻测量(电池电压5V以下，内阻10mR以上)

　　1)自动测量电池电压

　　2)输出直流偏置，将电池设置为无负载状态

　　3)叠加测试信号，测量无负载状态下的阻抗

　　2.电化学材料测量

　　L1：电极和导线电感

　　C1：CPE1，电气双重电阻

　　C2：CPE2，电气双重电容

　　R1：电荷移动电阻

　　R2：电荷移动电阻

　　Rs：Rsol，电极间溶液电阻

　　如果能够测量得到上述等效元器件参数值，就可深入了解反应、电极、电解质的特性。

　　1. 扫频得到电解质溶液cole-cole图

　　1)基本精度0.05%的高精度阻抗测量

　　2)801点连续扫频扫频

　　3)cole-cole图自动绘制

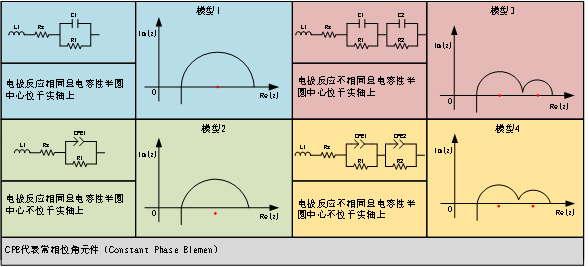

　　2.选择合适的等效电路模型

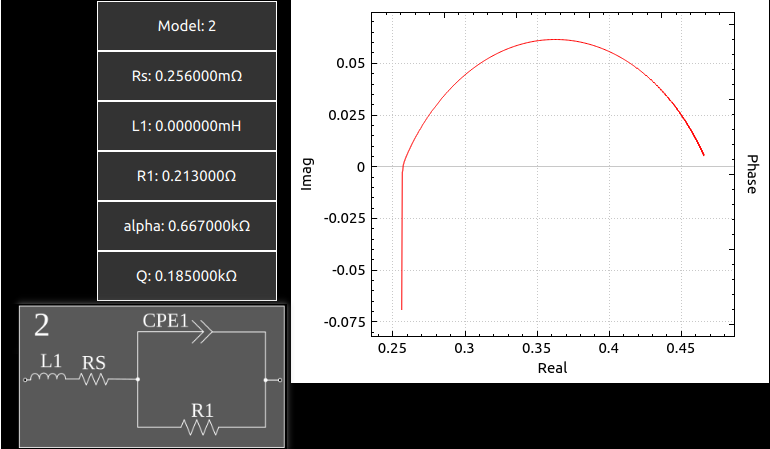

　　3.拟合，得到等效元器件参数值

　　电子元件测量应用

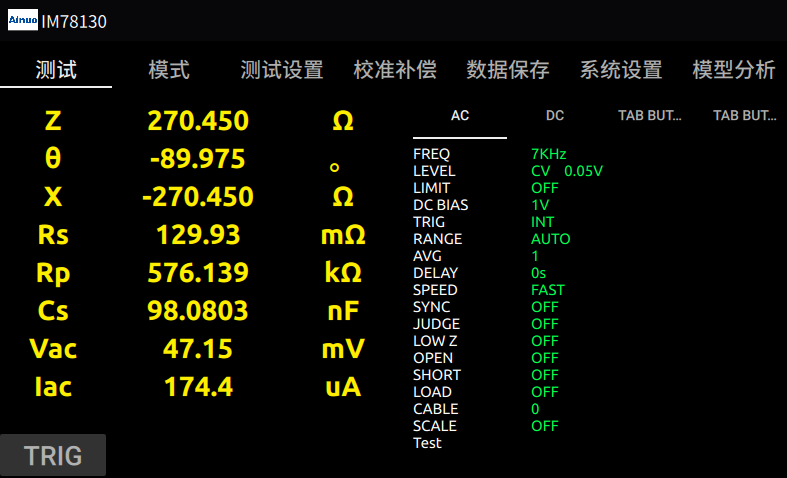

　　1.IM78130可进行高速(最快2ms测量速度)、高精度(基本精度0.05%)的阻抗测量，适合应用于产线出厂检验

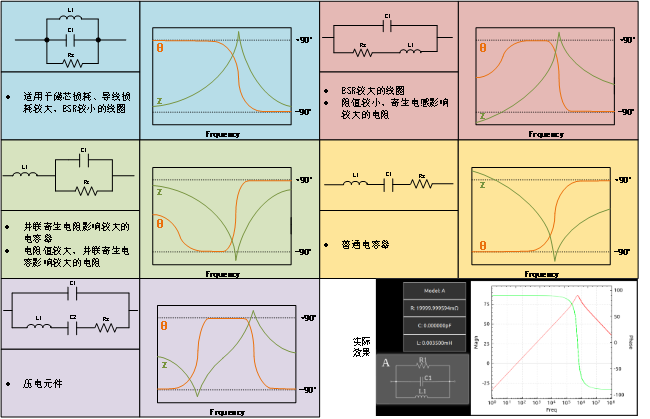

　　2.由于寄生参数的影响，实际的阻容感等无源器件的比较复杂，其电气特性往往不是理想的纯感、纯阻，纯容。IM78130可对电子元件进行1mHz~300kHz扫频，根据扫频结果进行模型拟合分析，得到实际器件的等效模型，可辅助研发进行电路设计。

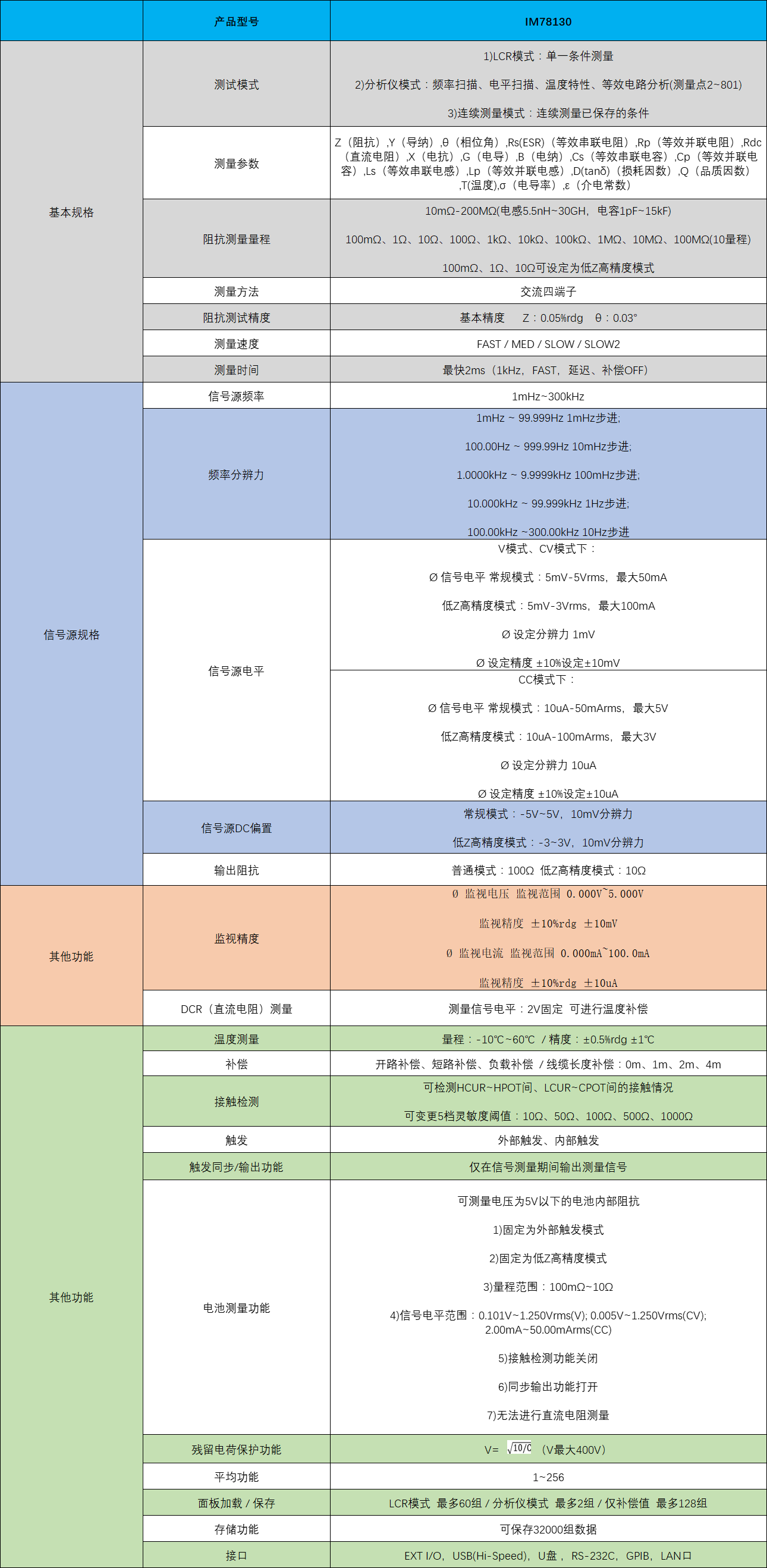

技术规格

产品规格详情（以最终确认技术规格书为准）
