高精度电池测试仪 - 高精度电池测试仪 ANBTS7501H/ANBTS7503H系列

产品概述

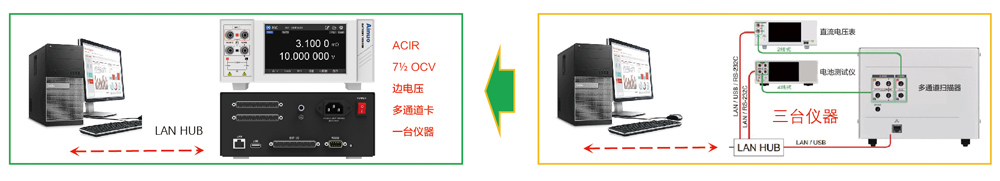

　　艾诺仪器ANBTS750xH系列高精度电池测试仪，集成了七位半电压表、交流内阻测试仪、和多通道扫描器(选配)三种仪器功能于一体，一站式满足锂电池老化分选、电池组上料、电池组下线、电池包下线等产过程中对交流内阻、开路电压、边电压的批量、综合、高效的测试需求。

产品特点

高精度：

内阻测试：7档测试、最高分辨率0.1uΩ、0.5%基本精度。

电压测试：7½位显示、10nV分辨率、20ppm基本精度。

高速度：

多种测量速度：快中慢速和自定义采样速度、平均次数。

自动切换扫描：自动完成内阻测试、电压测试、通道扫描。

一条控制指令：PC机只需要一条指令即完成全部扫描测试。

更便捷：

操作方便：5吋触屏+按键+视窗的人机交互，简捷易用。

兼容性好：LAN、RS232、I/O接口，指令兼容同类产品。

产品应用

　　满足锂电池老化分选、电池组上料、电池组下线、电池包下线等

技术规格

型号	ANBTS7501H	ANBTS7503H
功能配置	MAX100V、ACIR 30Ω	MAX300V、ACIR 3kΩ
内阻测量
测量方法	交流4端子法
电流频率	1kHz±0.2Hz
测量电流	300mA、100mA、10mA、1mA	100uA，10uA
电阻量程	3mΩ、30mΩ、300mΩ、3Ω	30Ω、300Ω、3000Ω
最大示值	3.1000mΩ、31.000mΩ、310.00mΩ、3.1000Ω	31.000Ω、310.00Ω、3100.0Ω
电阻分辨率	0.1/0.01uΩ/、1uΩ、10uΩ、100uΩ	1mΩ、10mΩ、100mΩ
电阻精度	3mΩ(300mA):+(0.05%rdg+0.1μΩ); 3mΩ(100mA):+(0.05%rdg+0.5μΩ); 30mΩ(100mA):±(0.05%rdg+1μΩ); 300mΩ(10mA):+(0.05%rdg+10μΩ); 3Ω(1mA):+(0.10%rdg+100μΩ); 30Ω(100uA):±(0.15%rdg+1mΩ) 注:最大电流300mA，最小分辨力0.01uΩ	0~300.00mΩ:+(0.2%rdg+20字) 300.01mΩ~3000Ω:+(0.5%rdg+5字) 注:最大电流100mA，最小分辨力0.1uQ
电压测量
电压量程	100mV、1000mV、10V	100V、300V
显示最大值	+120.000 00mV、+1200.000 0mV、+12.000000V	+120.000 00V、 +310.0000V
电压分辨率	10nV、100nV、1uV	10uV、100uV
电压精度	+(0.0016%rd+2.5uV)、+(0.0012%rd+3.5uV)、+(0.0012%rd+12.5uV)	+(0.003%rd+0.8mV)、 +(0.0026%rd+2mV)
其他规格
其他功能	温度补偿、接触检测、比较器、速度选择、档位选择、功能选择、100组存储。多通道切换卡选配。
仪器接口	RS232、LAN、USB、I/O
使用环境	使用环境：0℃-40℃、80%rh以下（无凝结）；精度保证环境：23℃±5℃、80%rh以下（无凝结）
电源规格	AC220V±10%，50Hz/60Hz，100VA
外形尺寸mm（W×H×D）	21389360	21389400
